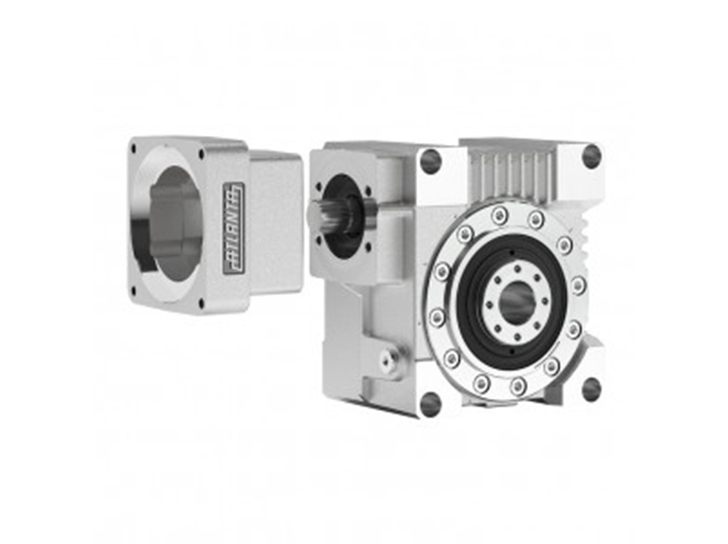

ATLANTA HT - 高扭矩伺服蜗轮蜗杆减速器

高转速&低噪音性能强劲&平稳

ATLANTA HT - 高扭矩伺服蜗轮蜗杆减速器开发用于新的三相和直流伺服电机

特点

背隙：<1弧分, 可调
4 种尺寸: 中心距 50, 63, 80, 100mm
8 种速比: 4.75; 6.75; 9.25; 14.5; 19.5; 29; 39; 50; 52:1
输出扭矩: 90 - 1700 Nm
空心输出轴：
符合接口 EN ISO 9409-1-A
胀紧盘联接
尺寸多样可选且支持高负载力
高刚性
高精度
ATEX 防爆

图纸下载

产品介绍产品规格资料下载

ATLANTA HT - 高扭矩伺服蜗轮蜗杆减速器开发用于新的三相和直流伺服电机

中心距 a	速比 i	输出扭矩 max	输出扭矩
中心距 a	速比 i	输出扭矩 max	500 min-1	1000 min-1	1500 min-1	3000 min-1	4000 min-1	5000 min-1
50 mm	4.75	820	97	105	105	105	97	91
	6.75	600	84	94	103	103	97	91
	9.25	410	72	81	87	105	105	97
	14.50	520	85	97	105	112	112	112
	19.50	370	67	75	82	97	97	97
	29.00	450	72	82	90	105	105	97
	39.00	300	78	90	97	112	112	112
	50.00	220	63	70	75	90	90	90
63 mm	4.75	1500	255	270	255	217	202
	6.75	1120	255	270	255	217	202
	9.25	750	172	195	202	202	189
	14.50	900	247	270	270	255	240
	19.50	750	172	195	202	247	232
	29.00	970	262	307	330	292	277
	39.00	670	210	240	262	285	285
	52.00	450	142	172	187	225	240
80 mm	4.75	3000	630	540	495	420
	6.75	2100	630	540	495	420
	9.25	1650	555	540	495	420
	14.50	1950	675	630	555	442
	19.50	1500	555	600	540	480
	29.00	1800	780	795	735	630
	39.00	1270	645	735	720	615
	52.00	900	360	412	450	495
100 mm	4.75	4950	1320	1125	1027	870
	6.75	3450	1245	1080	990	870
	9.25	2850	1245	1080	990	870
	14.50	3070	1395	1215	1080	930
	19.50	2700	1350	1215	1080	930
	29.00	3450	1725	1515	1275	1200
	39.00	2470	1620	1500	1350	1170
	52.00	1650	1140	1275	1177	1020
