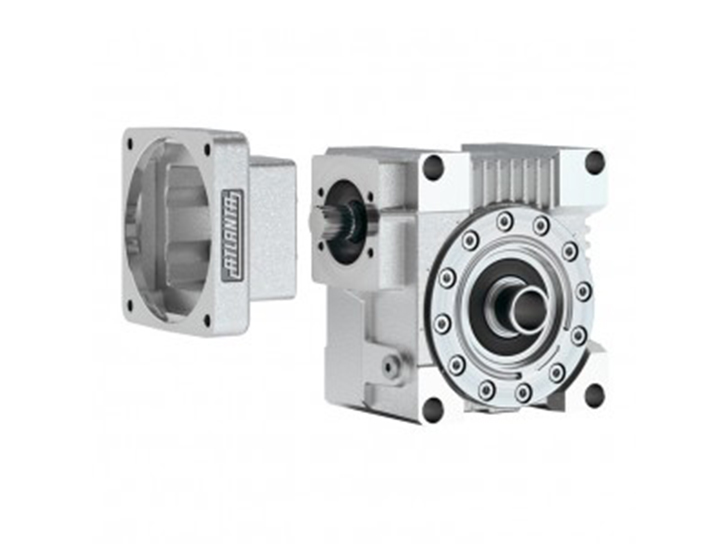

ATLANTA HP - 高性能伺服蜗轮蜗杆减速器

高转速&低噪音性能强劲&平稳

ATLANTA HP - 高性能伺服蜗轮蜗杆减速器开发用于新的三相和直流伺服电机

特点

背隙：<2弧分, 可调
5 种尺寸: 中心距 50, 63, 80, 100,125mm
8 种速比: 4.75; 6.75; 9.25; 14.5; 19.5; 29; 39; 50; 52:1
输出扭矩: 60 - 2200 Nm
空心输出轴：
键式联接
胀紧盘联接
尺寸多样可选且支持高负载力
高刚性
高精度
ATEX 防爆

图纸下载

产品介绍产品规格资料下载

ATLANTA HP - 高性能伺服蜗轮蜗杆减速器开发用于新的三相和直流伺服电机

中心距 a	速比 i	输出扭矩 max	输出扭矩
中心距 a	速比 i	输出扭矩 max	500 min-1	1000 min-1	1500 min-1	3000 min-1	4000 min-1	5000 min-1
50 mm	4.75	550	65	70	70	70	65	61
	6.75	400	56	63	69	69	65	61
	9.25	275	48	54	58	70	70	65
	14.50	350	57	65	70	75	75	75
	19.50	250	45	50	55	65	65	65
	29.00	300	48	55	60	70	70	65
	39.00	200	53	60	65	75	75	75
	50.00	150	42	47	50	60	60	60
63 mm	4.75	1000	170	180	170	145	135
	6.75	750	170	180	170	145	135
	9.25	500	115	130	135	135	126
	14.50	600	165	180	180	170	160
	19.50	500	115	130	135	165	155
	29.00	650	175	205	220	195	185
	39.00	450	140	160	175	190	190
	52.00	300	95	115	125	150	160
80 mm	4.75	2000	420	360	330	280
	6.75	1400	420	360	330	280
	9.25	1100	370	360	330	280
	14.50	1300	450	420	370	295
	19.50	1000	370	400	380	320
	29.00	1200	520	530	490	420
	39.00	850	430	490	480	410
	52.00	600	240	275	300	330
100 mm	4.75	3300	880	750	685	580
	6.75	2300	830	720	660	580
	9.25	1900	830	720	660	580
	14.50	2050	930	810	720	620
	19.50	1800	900	810	720	620
	29.00	2300	1150	1010	850	800
	39.00	1650	1080	1000	900	780
	52.00	1100	760	850	785	680
125 mm	6.75	6450	1650	1400	1300	1150*
	9.25	4400	1600	1350	1200	1050
	14.50	5850	1800	1750	1500	1300
	19.50	3900	1750	1500	1400	1200
	29.00	5700	2200	1950	1800	1550
	39.00	3800	2100	1850	1700	1500
	52.00	2500	1800	1600	1500	1300
